MEGA ESCAVADEIRA “TATUZÃO”

Incrível máquina que escava túneis

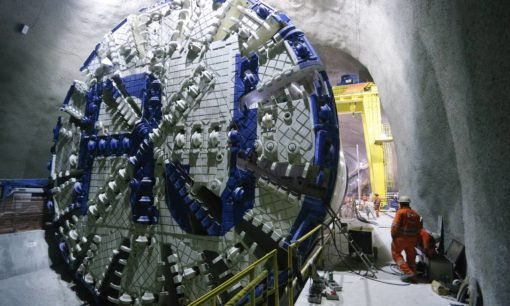

A Shield EPB (Earth Pressure Balanced) ou Escavadeira de pressão balanceada de terra também apelidada como “tatuzão”, foi construída na Alemanha pela fabrica da Herrenknechet, um verdadeiro monstro da engenharia. Ela escava túneis largos o suficiente para dois trens, já foi usada em diversos países como em Los Angeles EUA, Madri Espanha e no Brasil.

escavando grande

Alguns dados:

– Alguma dessas máquinas chega a ter quinze motores elétricos, que geram uns 6.375 cavalos de potência.

– A máquina reboca quase 800 toneladas de equipamentos através do túnel.

– A frente da broca tem uma pequena porta por onde os trabalhadores podem entrar para substituir os 15 cortadores que se desgastam diariamente.

– a maior máquina desse tipo construída foi usada para escavar o túnel de Gotthard – 19 metros de diâmetro. Foi feita na Alemanha em 2005.

– Uma delas também foi especialmente construída para escavar um túnel em São Paulo (General Osório até a Gávea cerca de 5,7 km).
Ao mesmo tempo em que escava, ela retira os destroços e instalam os anéis de concreto que formam o túnel, isso garanta a estabilidade do buraco

Entenda como funciona:

A cabeça da máquina sofre uma enorme pressão da terra e da água dessa forma, é preciso manter uma câmara pressurizada com o próprio material escavado atrás da cabeça de corte para contra balança a pressão.

2015-08-04-12-26-59-1

Uma rosca tipo saca-rolha vai retirando, de forma controlada, apenar a quantidade necessária de material para não romper o equilíbrio de pressão entre a cabeça de perfuração e a frente de escavação.

2015-08-04-12-27-26-1

A lama retirada,segue em uma esteira até um poço de onde é levado para a superfície.

2015-08-04-12-27-51-1

A cabeça de corte perfura o solo com injeção de uma espuma plástica que facilita a perfuração, deixa o material retirado  homogêneo e impermeabiliza as paredes perfuradas.

b9594e9a75f6bddd3cf14179e618586c
